【Unity】 Playable APIで上半身と下半身を別々のモーションをさせる【改良版】
※2018/03/03追記：バージョンアップでモーションが動かなくなる不具合を修正（最後に説明）
やりたいこと
Playable APIで、上下別々のモーションをさせたい
- FPSを作ってみよう9-上半身のアニメーションだけ変更する- | Unityを使った３Dゲームの作り方（かめくめ）
- この記事のPlayable API版を実装したい
PlayableAPIの利点諸々はこちらの記事が詳しいです。
前回
前回の問題は
- RigがHumanoidの場合、挙動がおかしい
AnimationLayerMixerPlayableの理解が微妙- (記事には書いてないけど) そもそもAvaterMaskは一つでいいのでは？
- AnimatorControllerを使う場合、AvaterMaskは上半身分のみでよい
- 実装をもうちょいきれいにできるのでは？
でした。解決していきましょう。
実装結果
実際に実装したものがこちら(左：Humanoid、 右がGeneric)
PlayableAPIで上下別々に動作させることに成功.前やったときの不具合も直せた #Unity pic.twitter.com/XFrDCZOh07
— ごろぎうす (@gologius) 2018年1月3日
サンプルプロジェクトはこちら
GitHub - gologius/PlayabkeMask: Playable APIでマスクをするテスト
使用方法

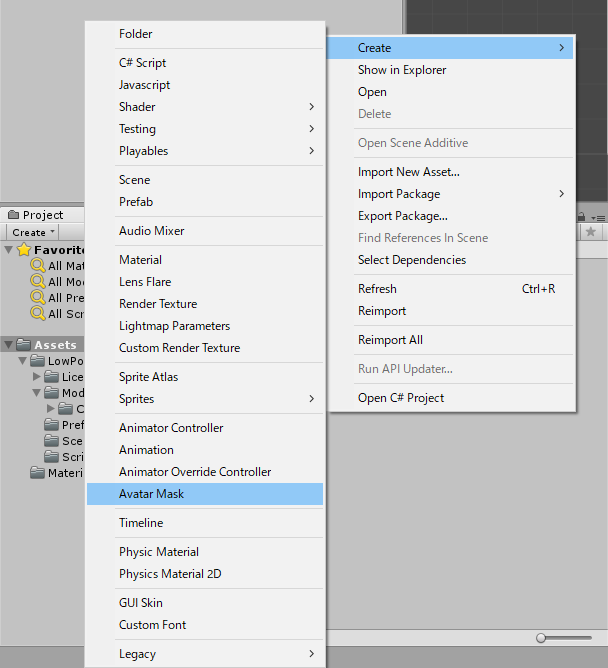

1「上半身分」のAvaterMaskを作成する
※前回は下半身分も作成しましたが、いらないことが判明しました。

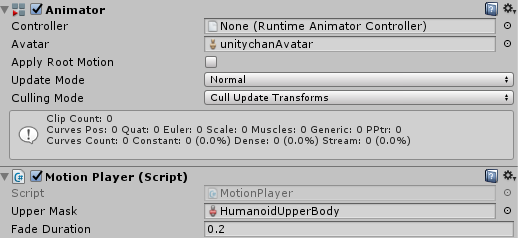

2 Animatorがアタッチされている場所にMotionPlayerをアタッチ
3 先ほど作成したAvaterMaskをMotionPlayerにD＆Dでセットする
4 MotionPlayer.play(AnimationClip clip, int layer, bool loop)を何らかの方法で呼ぶ
- サンプル プロジェクトでは、
MotionTest内から呼び出してます AnimationClipもここで指定
解説
※この理解であっているかは不明
AnimationMixerPlayableはモーション切り替え時に、変更前モーションと変更後モーションをいい感じでブレンドするためのミキサー。MotionPlayer.fadeCoroutine(float duration, Converter conv)でweightを変更する(SetInputWeight())ことで対応- これもこちらを参考にしました。ありがとうございます。 【Unity】アニメーション制御に色々と良さそうな"Playable API"について云々 - テラシュールブログ
SetLayerMaskFromAvatarMask(1, upperMask)で、LayerIndexとAvaterMask(上書きする部位)を指定している- ※ここでいうLayerIndexは
AnimationLayerMixerPlayableのInputIndexと(おそらく)同じ - InputIndexは、
ConnectInput()で指定するもの
- ※ここでいうLayerIndexは
- なので、
SetLayerMaskFromAvatarMask()したレイヤ番号と同じInputIndexに、上半身用のモーションを流しこめば、 【A】ベースとなるモーション、の該当部分(サンプルの場合上半身)が、【B】のモーションに上書きされる
疑問
AnimationLayerMixerPlayableのWeight全く弄っていないのですが、いいんでしょうかね。。。
※【2018/03/03追記】...という疑問が2018/01時点ではあったんですが、アップデートで見事に修正されました。 恐らく、関数定義がUnity2017.1時点では
AnimationLayerPlayable(int inputIndex, ...... float weight = 1f)
となってたんでしょうが、Unity2017.3では
AnimationLayerPlayable(int inputIndex, ...... float weight = 0f)
になっており、明示的にweightを指定してあげないと、全くモーションが反映されない模様です。 サンプルも修正しました
